Jak przepływ wody w instalacji wpływa na efektywność pracy pompy ciepła? [FOTO]

Dlaczego przepływ wody ma znaczenie?

W przypadku pomp ciepła przepływ wody musi odpowiadać wymaganiom urządzenia oraz instalacji. Pompa przekazuje energię do wody krążącej w obiegu grzewczym, dlatego odpowiednia ilość czynnika przepływającego przez wymiennik pozwala utrzymać właściwą różnicę temperatur między zasilaniem a powrotem. Gdy przepływ jest za mały, różnica temperatur może nadmiernie wzrosnąć, a urządzenie może ograniczać swoją moc lub sygnalizować nieprawidłowe warunki pracy.

W praktyce oznacza to, że pompy ciepła wymagają dobrze dobranej instalacji hydraulicznej. W dokumentacji urządzeń podawane są konkretne wartości nominalnego przepływu wody grzewczej. Dla przykładu DHP Monotec 8 przy parametrach A7/W35 ma nominalny przepływ 1330 l/h, natomiast większe modele wymagają odpowiednio większego przepływu.

Jak przepływ wpływa na temperaturę zasilania i powrotu?

Przepływ wody jest bezpośrednio związany z różnicą temperatur pomiędzy zasilaniem i powrotem. Przy określonej mocy grzewczej mniejszy przepływ oznacza zazwyczaj większą różnicę temperatur, a większy przepływ ją zmniejsza. Nie chodzi jednak o to, żeby ustawić pompę obiegową na maksymalną wydajność. Takie podejście jest zwyczajnie niepotrzebne.

Znacznie lepszy efekt daje ustawienie przepływu zgodnie z charakterystyką urządzenia, instalacji i odbiorników ciepła. Eksperci z Defro Energy uwzględniają w rozwiązaniach hydraulicznych możliwość regulacji przepływu oraz kontroli temperatury wody na zasilaniu i powrocie. W grupach pompowych stosuje się między innymi pompy obiegowe i zawory regulacyjne, które pozwalają dopasować pracę obiegu do aktualnych warunków.

Co dzieje się przy zbyt małym przepływie?

Niedostateczny przepływ może pojawić się z kilku powodów. Przyczyną bywa zabrudzony filtr, zapowietrzenie instalacji, niewłaściwe ustawienie pompy obiegowej, zamknięte lub przymknięte zawory, zbyt mała średnica przewodów albo błędnie wykonana instalacja. Problem może też wynikać z nieprawidłowego zbilansowania poszczególnych obiegów.

Skutki nie zawsze są widoczne od razu. W części pomieszczeń temperatura może osiągać oczekiwany poziom, podczas gdy inne będą dogrzewały się wolniej. Pompa ciepła może również częściej zmieniać sposób pracy, a sterownik może reagować na niewłaściwe parametry przepływu. W urządzeniach Defro Energy stosuje się między innymi przepływomierze i elementy hydrauliczne przeznaczone do kontroli obiegu.

Czy większy przepływ zawsze oznacza lepszą pracę?

Nie. To jeden z częstszych błędów przy regulacji instalacji. Zwiększenie wydajności pompy obiegowej nie rozwiązuje automatycznie problemów z ogrzewaniem, a może zwiększyć zużycie energii elektrycznej przez samą pompę. W dobrze wykonanym układzie przepływ powinien być wystarczający do przekazania wymaganej ilości ciepła, ale nie większy niż potrzeba.

Znaczenie ma również konstrukcja instalacji. W domu z ogrzewaniem podłogowym opory hydrauliczne mogą wyglądać zupełnie inaczej niż w instalacji z grzejnikami. Przy kilku obiegach potrzebne może być zastosowanie rozdzielaczy, grup pompowych albo sprzęgła hydraulicznego. W ofercie Defro Energy znajdują się elementy przeznaczone właśnie do regulacji przepływu w różnych obiegach grzewczych.

Jak dobrać przepływ do instalacji?

Punktem wyjścia powinny być parametry konkretnej pompy ciepła, moc instalacji oraz różnica temperatur projektowych. Nie warto ustalać ustawień wyłącznie na podstawie wielkości budynku. Dom o powierzchni 150 m² może mieć zupełnie inne wymagania hydrauliczne niż drugi budynek o tej samej powierzchni, jeśli zastosowano inne średnice rur, długości obiegów czy odbiorniki ciepła.

Znaczenie ma też jakość wykonania instalacji. Prawidłowe odpowietrzenie, czyste filtry, właściwe ciśnienie oraz poprawnie wyregulowane zawory pozwalają utrzymać przepływ na wymaganym poziomie. Sama pompa obiegowa powinna mieć zakres pracy odpowiadający oporom instalacji. Przykładowo stosowane przez Defro pompy Ecoflow Energy mogą pracować w trybach stałej prędkości obrotowej oraz zmiennej różnicy ciśnień, co pozwala dopasować sposób regulacji do konkretnego obiegu.

Co zmienia modernizacja instalacji?

Przy wymianie źródła ciepła nie powinno się zakładać, że istniejąca instalacja hydrauliczna automatycznie będzie dobrze współpracowała z nowym urządzeniem. Dotyczy to szczególnie starszych budynków, w których wcześniej pracował kocioł wymagający znacznie wyższej temperatury wody. Pompa ciepła najlepiej wykorzystuje swoje możliwości przy niższych temperaturach zasilania, dlatego znaczenie ma zarówno dobór odbiorników, jak i prawidłowy przepływ.

Przy większej modernizacji warto sprawdzić całą instalację przed montażem urządzenia. Program „Czyste Powietrze” obejmuje między innymi przedsięwzięcia związane z wymianą źródła ciepła oraz modernizacją instalacji c.o. i c.w.u., a w określonych przypadkach także termomodernizacją budynku. Zakres prac powinien wynikać z oceny potrzeb konkretnego budynku, a nie tylko z wyboru samego urządzenia.

Jeżeli modernizacja zmienia zapotrzebowanie na ciepło, warto ponownie sprawdzić również przepływy i ustawienia instalacji. Program „Czyste Powietrze” może być częścią większego przedsięwzięcia, ale o hydraulice układu nadal decydują parametry pompy, przewodów, odbiorników oraz sposób regulacji. W dobrze zaprojektowanej instalacji przepływ nie jest przypadkową wartością z ustawień sterownika. To jeden z podstawowych parametrów, od których zależy, czy energia wytworzona przez pompę rzeczywiście trafia tam, gdzie jest potrzebna.

Artykuł sponsorowany

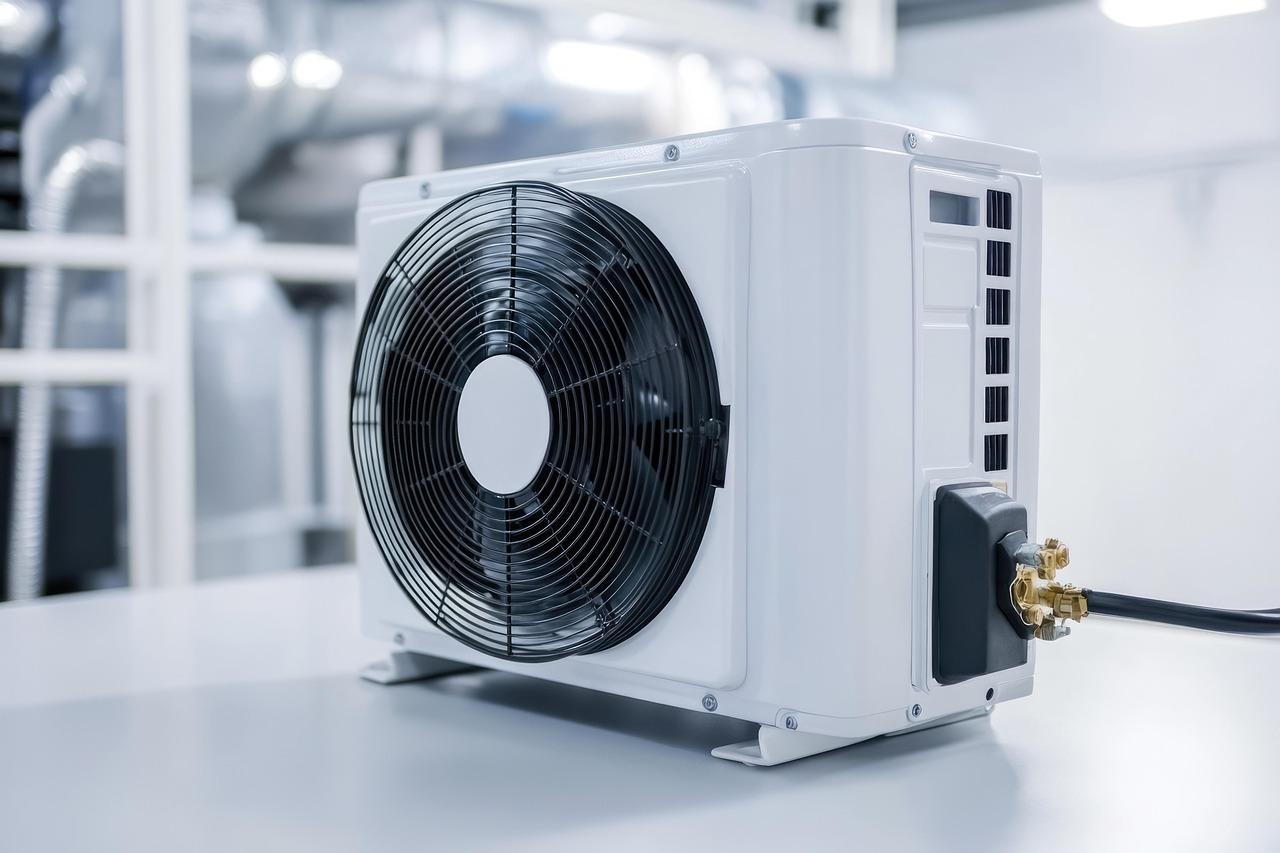

fot. dostarczone przez reklamodawcę
